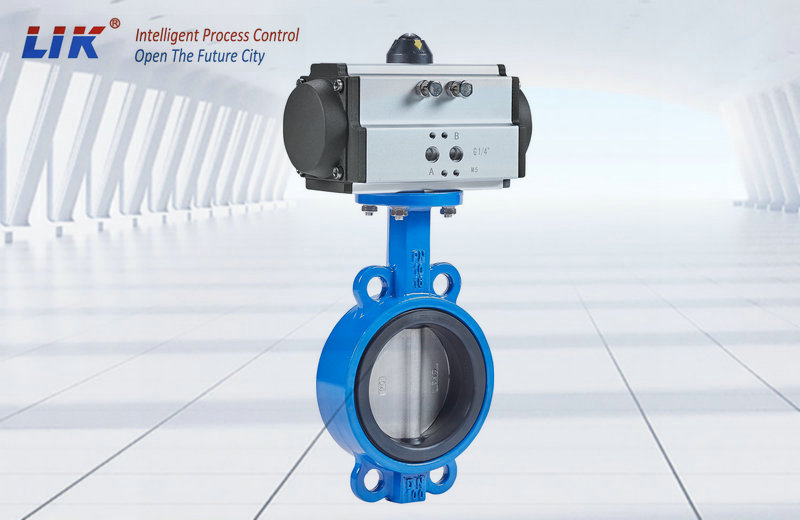

進口氣動軟密封對夾式蝶閥是一種采用氣動執行器驅動的閥門，主要用于管道介質的截斷或調節控制。其核心密封結構采用橡膠或復合軟密封材料（如EPDM、NBR），適用于水、空氣、油品及弱腐蝕性介質，尤其在含顆粒、纖維或粘稠流體的工況中表現優異123。廣泛應用于食品、環保、化工、電力等行業
產品特點
1、體積小、重量輕、操作輕巧、便于安裝、維修。
2、密封性能優良可靠、零泄漏,使用壽命長。
3、流量特性趨于直線,調節性能更優。
4、結構簡單,開關迅速,90°旋轉啟閉。
5、可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種閥的使用。

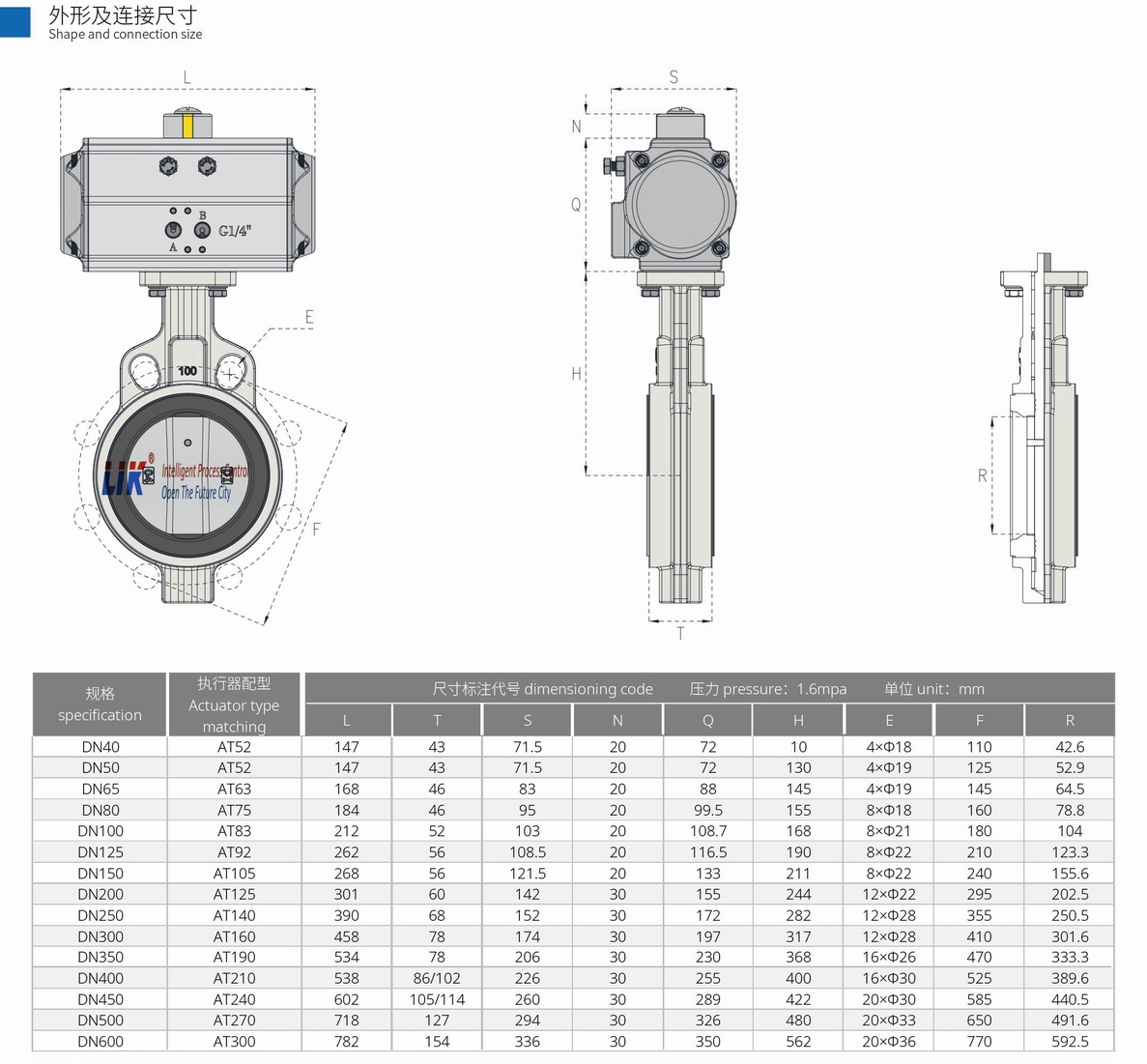

技術參數
|
公稱通徑 |
DN40~2000mm（常用DN50~500mm） |
|
公稱壓力 |
PN1.0/1.6MPa |
|
適用溫度 |
-20℃~160℃（根據密封材料：EPDM≤80℃，NBR≤68℃） |
|
氣源壓力 |
雙作用：2-8bar；單作用：4-8bar |
|
執行機構 |
可選雙作用活塞式或彈簧復位式，輸出力矩4N·M~10560N·M |
|
閥座密封 |
EPDM、NBR、耐磨橡膠等 |
產品結構與性能

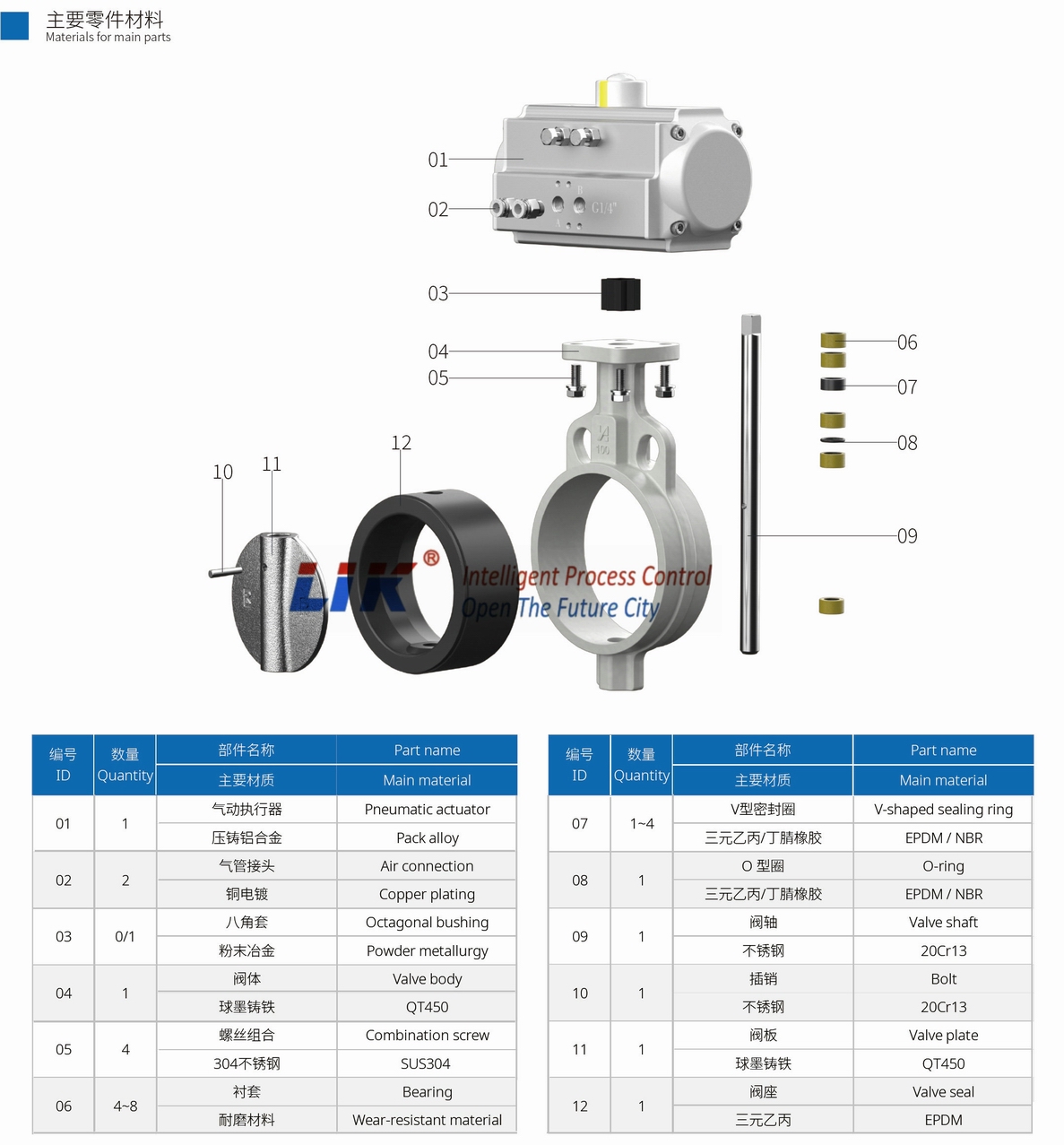

1. 結構設計
閥體與蝶板：閥體為中線或偏心結構，蝶板采用球墨鑄鐵、不銹鋼或尼龍材質，框架式設計降低流阻
密封結構：密封圈可位于閥體或蝶板上，通過彈簧補償密封壓力，適應介質雙向流動
執行機構：氣動活塞式驅動器，可選配定位器、電磁閥等附件實現自動化控制
2. 性能優勢
流量特性：流阻小，流通能力大，流量調節趨近直線
耐腐蝕性：閥板鍍層或襯膠處理，適用于腐蝕性介質
維護便捷：密封圈可單獨更換，無需拆卸閥體
